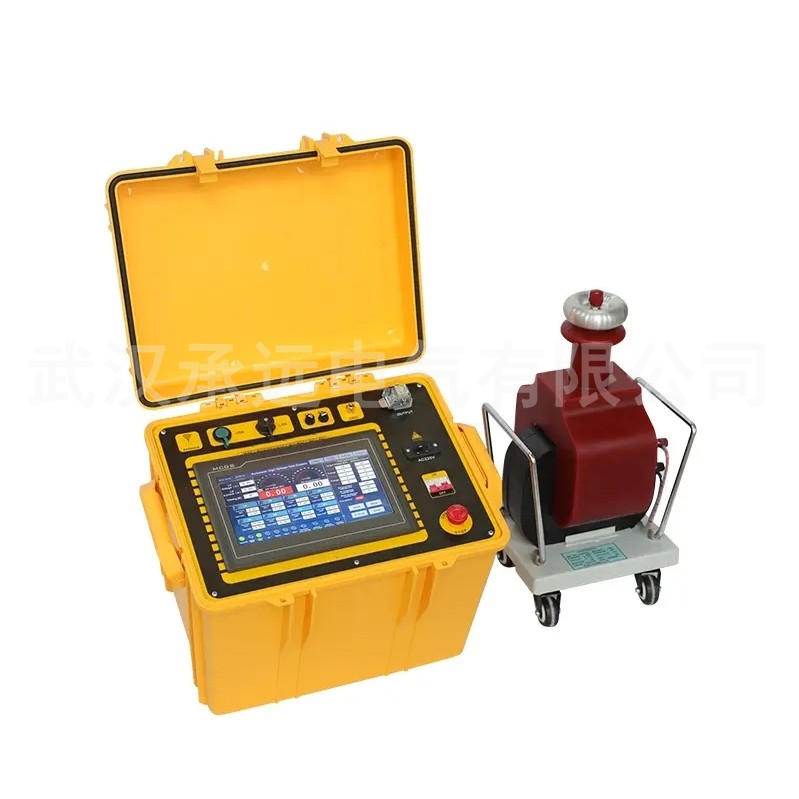

CYJQB-I交流绝缘耐压试验装置

使用条件

电源电压：220V±10％ 50HZ±1％ 波形畸变率不大于5％

环境温度：-5℃-40℃

环境湿度：≤80％RH，不结露、仪器不闪烁

海拔：≤1000m

使用环境应无明显的尘埃、烟、腐蚀性、可燃性气体、水蒸气和盐雾，无严重的震动情况；

执行标准

DL／T474.4-2018 现场绝缘试验实施导则：交流耐压试验

DL／T848.2-2018 高压试验装置通用技术条件：工频高压试验装置

GB／T16927.1-2011 高电压试验技术：一般定义及试验要求

控制部分

输入电压：AC220V±10％ 50Hz±1

输出容量：5kVA

低压输出：AC 0～250V

输出电流：25A（Max）

低压电压测量范围：0-300V 分辨率：0.1V

低压电流测量范围：0.2-25A 分辨率：0.1A

高压电压测量范围：AC0～50kV 分辨率：0.01KV

高压电流测量范围：AC1.0～100mA 分辨率：0.01mA

毫安表电流测量范围：0～20mA 分辨率：0.01mA

计时范围：0～999s

电压精度 ≤±3％（10％～100％量程）

电流精度 ≤±3％（10％～100％量程）

规格尺寸：480＊380＊390 24KG

变压器部分

输出容量：5kVA

低压（输入）电压：AC 0～200V

低压（输入）电流：AC 0～25A

高压（输出）电压：AC0～50kV

高压（输出）电流：0-100mA

测量变比：500：1 误差：±1％

阻抗电压：≤12％；

空载电流：≤10％；

运行时间：额定容量下5min开，5min关断续周期工作制，1／3额定电压和1／3额定电流下可长期运行

规格尺寸：260＊240＊550 35KG
