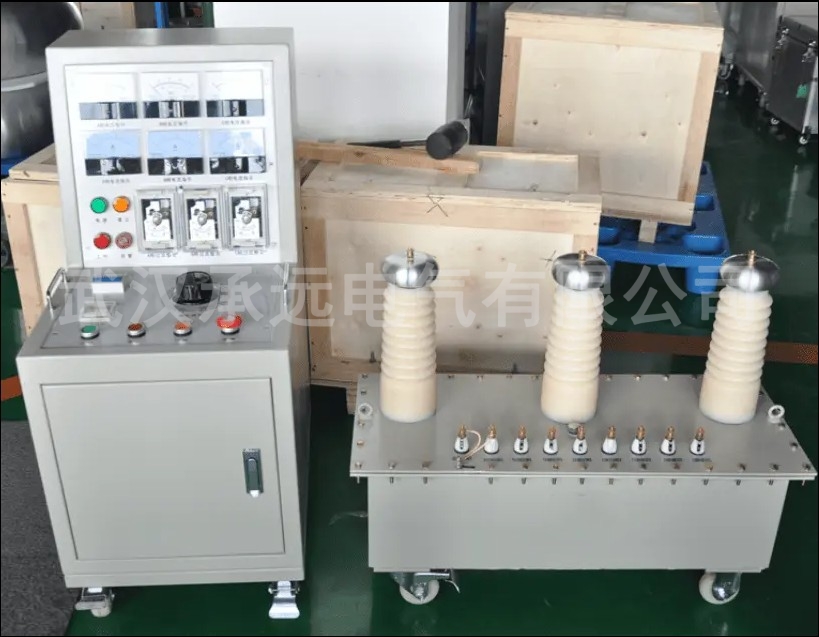

CYSGD三相高压试验电源系统

·用于对各种电器产品、电气元件、绝缘材料等进行试验大纲规定电压下的绝缘强度试验；

·考核产品的绝缘缺陷，衡量被试品的过电压能力。它由高压试验变压器、电动控制台、调压器等组成。

主要功能

电源指示灯、零位指示灯、工作指示灯、低压电流指示（变压器一次侧电流）、高压电压指示（变压器二次侧电压）、耐压时间指示、零位启动保护（调压器非零位无法启动）、低压过流保护（变压器一次侧过流保护）、低压过流保护设定、耐压时间设定、耐压计时到自动降压、输出电压整定、过压保护、过压保护自动降压、击穿过流自动降压、启动、停止、连续升压、点动升压、连续降压、点动降压、升降压急停。

采用标准

DL/T 848.2-2004《高压试验装置通用技术条件第2部分：工频高压试验装置》

DL/T 474.4-2006《现场绝缘试验实施导则 第4部分：交流耐压试验》

DL/T 596-2005《电力设备预防性试验规程》

GB1094.1-GB1094.6-96《外壳防护等级》

GB2900《电工名词术语》

GB/T16927.1~2-1997《高电压试验技术》

GB4793-1984《电子测量仪器安全要求》

GB191《包装贮运标志》

GB/T.311-1997《高压输变电设备的绝缘与配合》

工作原理

用工频三相380V电源接入电动控制台，经感应调压器调节0～400V电压输入至试验变压器初级绕组，根据电磁感应原理，在次级绕组得到可调的工频电压。

试验变压器技术参数

容量25KVA

输入电压：三相AC400V

输入电流：36A

输出电压：AC10KV

输出电流：1.44A

仪表相电压：100V

配套控制台技术参数

容量25KVA

输入电压：三相四线AC380V

输入电流：38A

输出电压：三相AC0～430V
